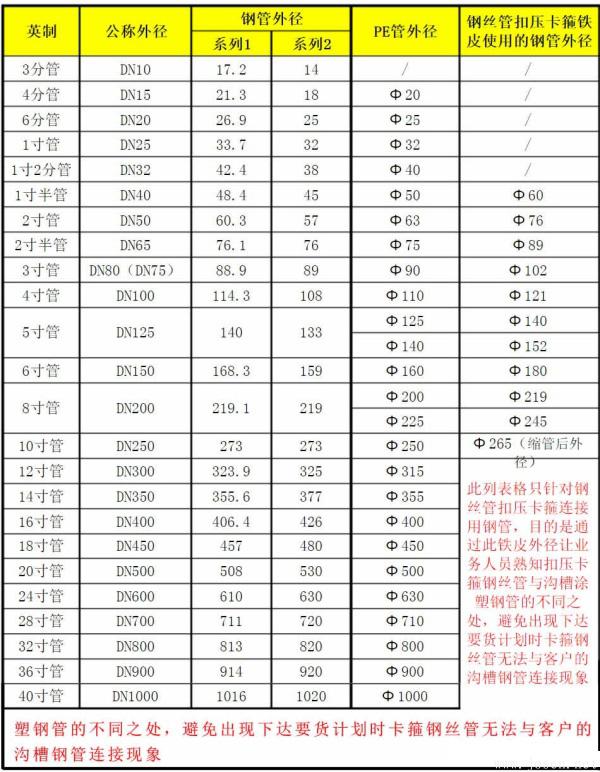

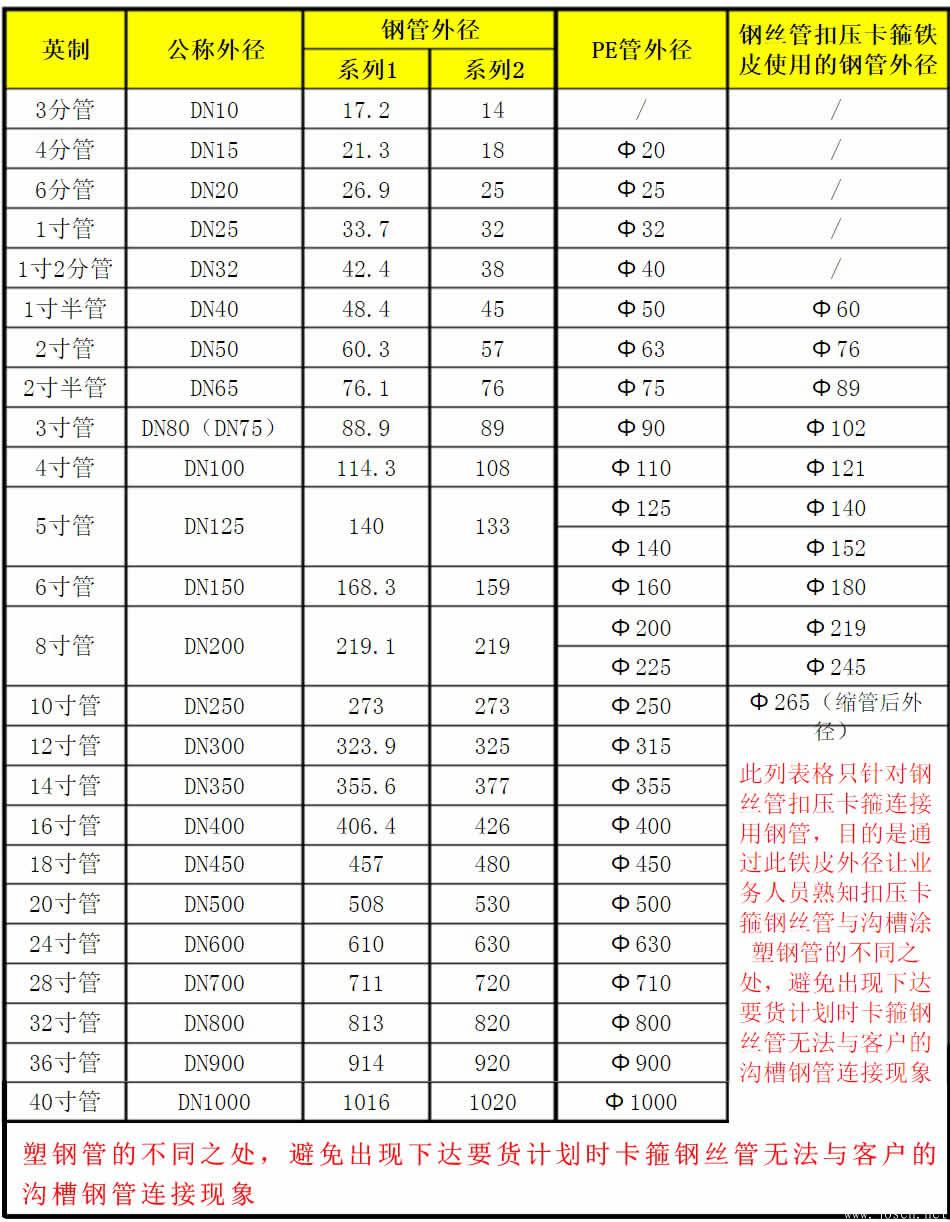

公稱管子規格與英制單位、聚乙烯管材管件、無縫管對應關聯及表達形式，為利于人們查尋，特提供出下列工程項目常見管子規格一覽表（管子規格要以毫米為單位）
有關管子規格的表達形式應遵循下列相關規定
1、高爐煤氣氣力輸送無縫管（鍍鋅或非鍍鋅）、鑄鐵排水管等管材管件，管子規格宜以公稱徑DN表述；
2、無縫管、焊接鋼管（直縫或螺旋縫）、銅管、無縫不銹鋼管等管材管件，徑宜以外徑×壁厚表述；
3、塑料管材，管子規格宜按產品執行標準的具體方法表述；
4、當設計規劃均用公稱直徑DN表述管子規格時，需有公稱直徑DN與對應產品規一覽表。
有關DN與De的差別
1、DN就是指管路的公稱直徑，既不是說外徑也不是說內徑；是與管道工程安裝發期與英制單位有關； De主要就是指管路外徑，通常選用De標注的，均需注成外徑×壁厚的形式； 主要用于敘述：無縫管、PVC等塑料管材、和別的需求明確壁厚的管拿鍍鋅焊接鋼管為例，用DN、De二種標注具體方法以下：DN20 De25×2.5毫米 我們習慣于應用DN來標注焊接鋼管，在不涉及到壁厚的情況下很少應用來標注管路； 但是標注PVC管就又是另外一回事了；還是跟行業習慣有關，實際情況施工程項目中我們簡略稱謂的20、25、32等管路均就是指De，而不是說指DN，這兒相有一個規格型號。不弄清楚很易在下達要貨計劃方案、購置、工程施工過程中引起損。 二種管路材料的聯接不外乎：絲扣連接及法蘭連接。 熱鍍鋅鋼管、PPR管均能選用以上二種聯接，只是少于50的管路用絲口較便，大于50的用法蘭比較安全可靠。
2、熱鍍鋅鋼管、PPR管均能選用以上二種聯接，只是少于50的管路用絲口較便，大于50的用法蘭比較安全可靠。 公稱直徑DN與對應產品規格 是內徑；是與管道工程安裝發展初通常選用De標注的，均需求標注和別的需求明確壁厚的管材管件。以下：到壁厚的情況下很少應用De跟行業習慣有關，實際情況工程施工過De，而不是說指DN，這兒相差購置、工程施工過程中引起損害。
公稱直徑與法蘭的公稱型號對應關聯
公稱直徑也代表法蘭的公稱型號，如110聚乙烯管匹配DN100鐵法蘭，108無縫管匹配DN100鐵法蘭，在鋼絲軟管聯接中有極個別的應用鐵法蘭有點特殊性。Φ140承插、電蘭聯接應用DN150鐵法蘭，Φ225承插法蘭、電熔管件法蘭應用DN250鐵法蘭，Φ560電熔管件法蘭應用DN600鐵法蘭，Φ140連接法蘭、扣壓法蘭、反邊應用DN125鐵法蘭，Φ22法蘭、扣壓法蘭、反邊應用DN200鐵法蘭，Φ280連接法蘭應用DN250鐵法蘭，Φ280承插法蘭應用DN300鐵法蘭，Φ560連接法蘭、反邊聯接必須應用DN500*1.6MPa。
相關文章： 鋼管尺寸直徑De,DN,D,d,Φ的區別,你搞得清楚嗎？
| |
|
