ASSAB 718 HH

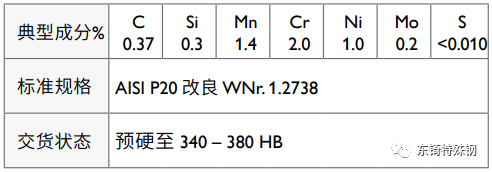

ASSAB 718 HH作為一種預(yù)硬的模具鋼，具有以下優(yōu)良性能：
z 無熱處理風(fēng)險
z 無需熱處理費用
z 縮短生產(chǎn)時間 （不需熱處理）
z 降低模具制作成本 （無需校正變形）
z 易于進行模具修改加
z 可以進行后續(xù)氮化處理或局部火焰淬火提高表面強度和表面耐磨性能，減少表面失效。

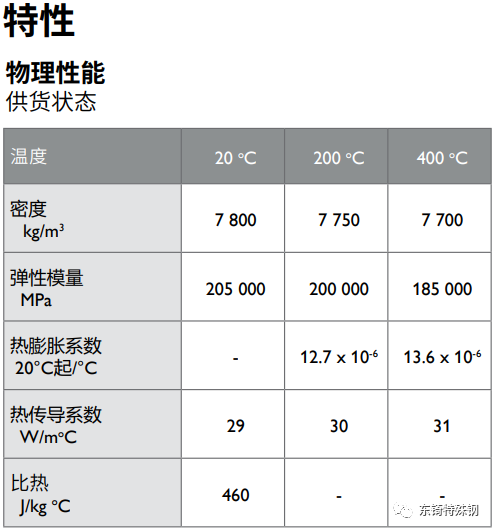

ASSAB 718 HH 的生產(chǎn)遵循嚴(yán)格的質(zhì)量標(biāo)準(zhǔn)，非常低的硫含量使得這一鋼種具有以下特點：
z 優(yōu)良的拋光及光蝕刻花性能
z 良好的加工性能
z 高的純凈度及均勻性
z 均勻的硬度
注：ASSAB 718 HH 經(jīng)過100% 的超聲波探傷檢測。
提供給客戶的大尺寸鋼材都經(jīng)過預(yù)加工，相對于沒有預(yù)加工鋼材具有以下優(yōu)點：
z 節(jié)約原料重量
z 表面沒有脫碳層
z 滿足客戶尺寸要求 （正公差）
z 機加工量大大減少
z 無刀具磨損
應(yīng)用
ASSAB 718 HH的應(yīng)用與ASSAB 718 Supreme相同，但主要是用于較高強度和耐磨性的情況如：
z 熱塑性塑料注塑模具
z 熱塑性塑料擠壓模具
z 吹塑模
z 成形工具、壓彎機模（可進行表面火焰硬化或氮化處理）
z 鋁壓鑄模母模
z 結(jié)構(gòu)件，軸類
熱處理
ASSAB 718 HH 建議在預(yù)硬態(tài)即供貨態(tài)使用。如果要提高硬度或進行表面硬化處理，請參閱以下信息。
軟性退火
在保護氣氛下加熱至700oC，均溫后以每小時10oC爐冷至600oC，然后空冷。
去應(yīng)力退火
模具經(jīng)粗加工后，加熱到550oC，保溫兩小時，緩慢冷卻至室溫。
淬火
注：淬火前必須進行充分的軟化退火處理。預(yù)熱溫度：500–600oC奧氏體化溫度：850oC模具至奧氏體化溫度熱透后保溫30分鐘。模具必須在保護氣氛中進行淬火，以避免脫碳和氧化。
淬火介質(zhì)
z 油 （60 – 80°C）
z 300°C分級淬火，最多停留4分鐘，然后空冷。
注：冷卻至 50-70°C時應(yīng)立即進行回火。
回火

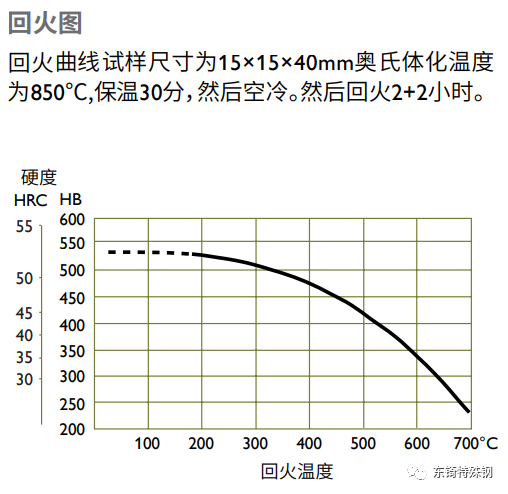

根據(jù)所需硬度，參考回火曲線圖選擇適當(dāng)?shù)幕鼗饻囟??；鼗鹬辽賰纱?。每次回火后必須冷卻至室溫，對小模具可180°C回火，但是推薦250°C為最低回火溫度，每次回火至少保溫兩小時。
| |
|
? 請關(guān)注 微信公眾號: steeltuber. 轉(zhuǎn)載請保留鏈接: http://gzsunfar.com/Steel-Knowledge/1604124886.html
|
