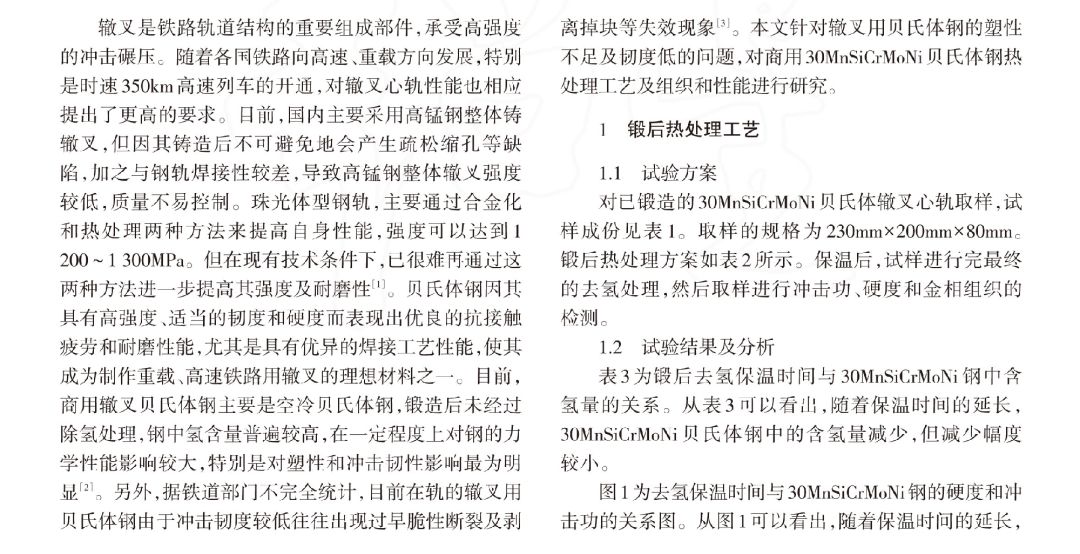

30MnSiCrMoNi貝氏體鋼轍叉熱處理工藝性能的研究
作者：黃科偉

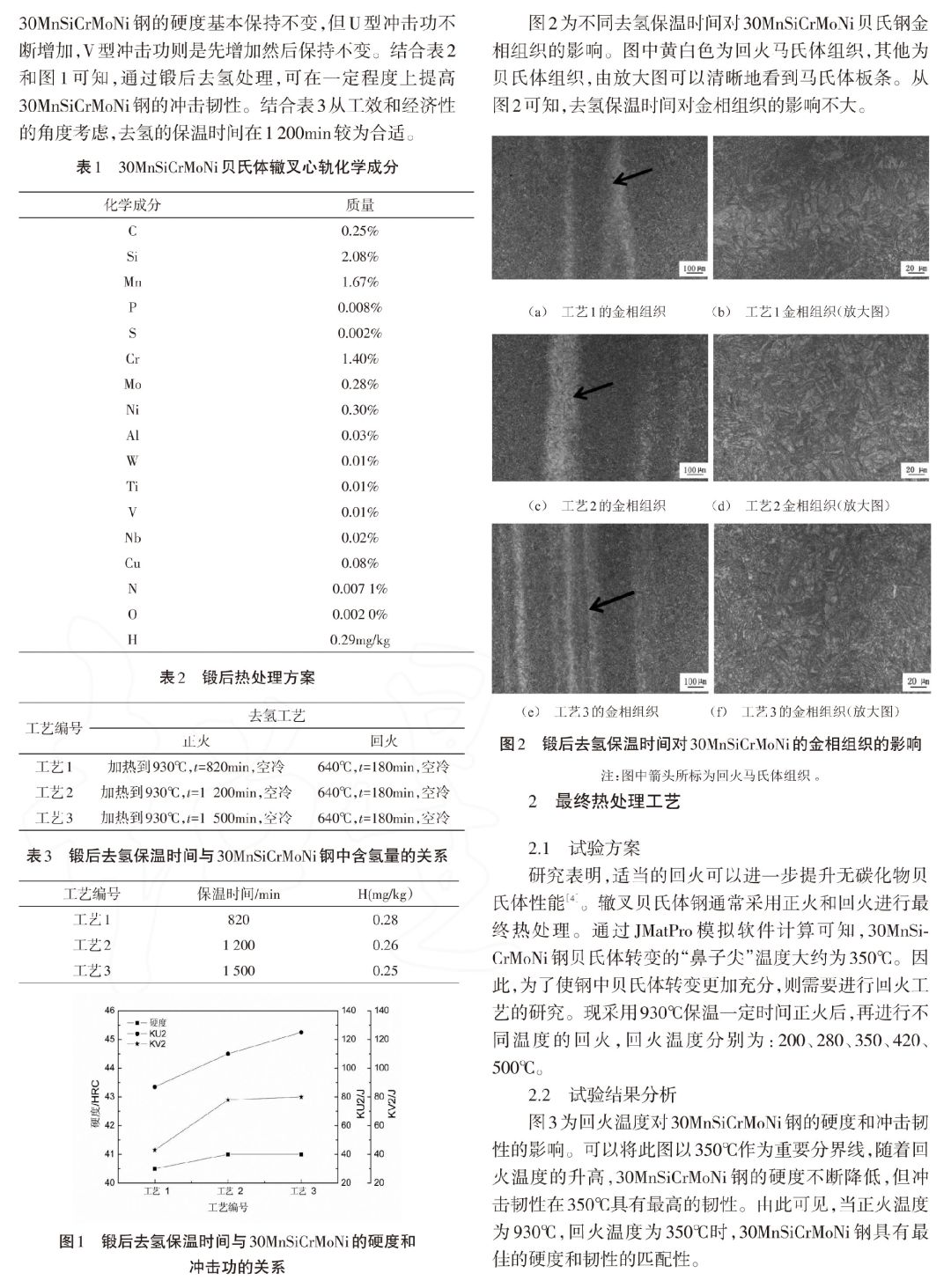

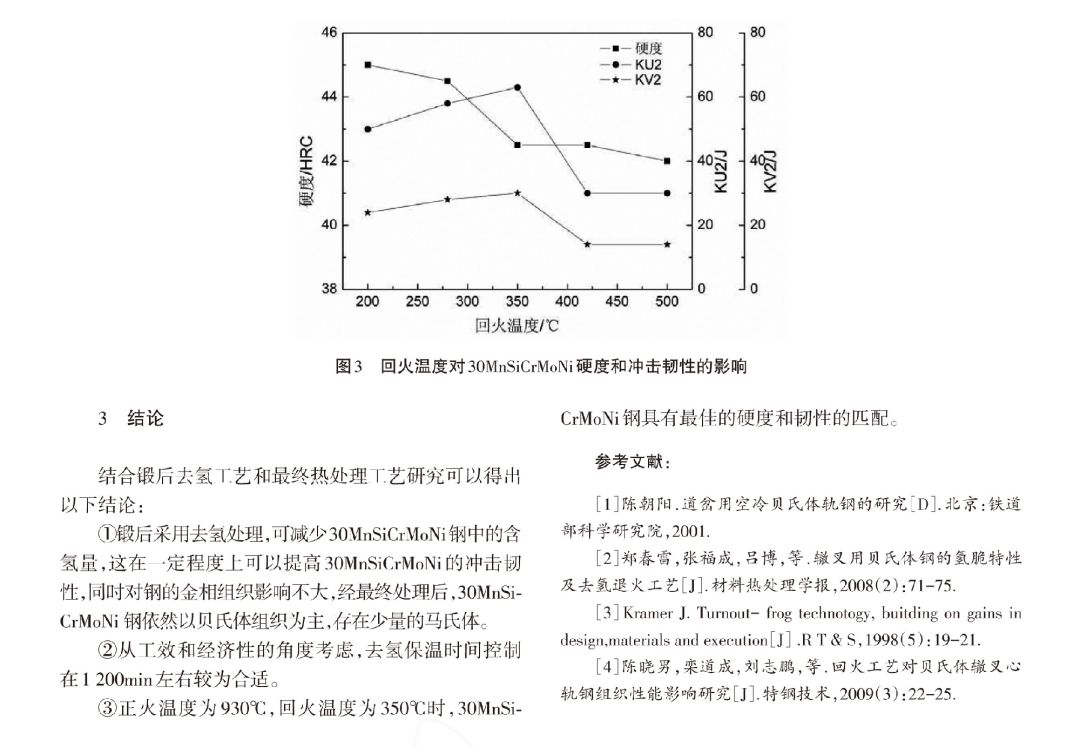

摘要：本文主要研究了目前商用的30MnSiCrMoNi鋼貝氏體轍叉鍛后去氫工藝和最終的回火工藝。實驗表明，鍛后采用去氫處理，可減少貝氏體鋼中的含氫量，提高轍叉的沖擊韌性；采用正火溫度為930℃, 回火溫度為350℃時，30MnSiCrMoNi鋼具有最佳的硬度和韌性的匹配。
30MnSiCrMoNi,貝氏體,工藝性能,貝氏體鋼,鋼鐵性能,機械性能,鋼鐵,工藝,熱處理
原載：《河南科技》工業(yè)技術(shù)，總631期 第二期 2021年2月
| |
|
? 請關(guān)注 微信公眾號: steeltuber. 轉(zhuǎn)載請保留鏈接: http://gzsunfar.com/Steel-Knowledge/1620629826.html
|
