一、零件及技術(shù)要求

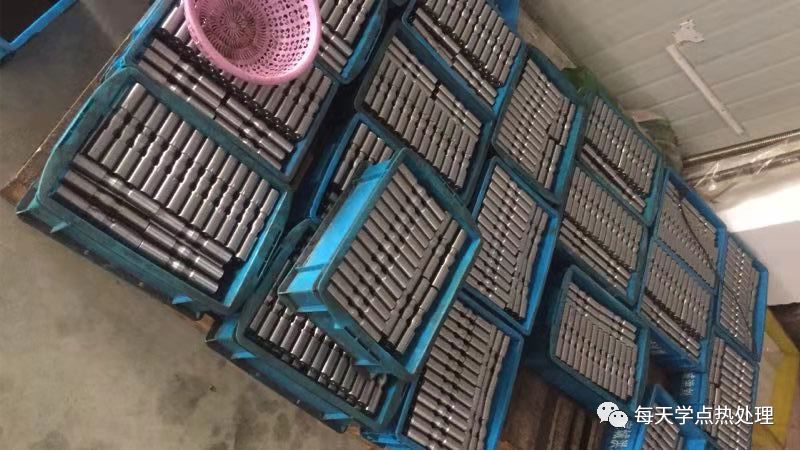

零件名稱：閥芯
材 料：20CrMo
技術(shù)要求：氮化
滲層0.5-0.6mm
表面硬度≧HV600
二、生產(chǎn)設(shè)備
75KW井式氮化爐（馬弗罐φ800×1200）
二、工藝一及檢驗結(jié)果

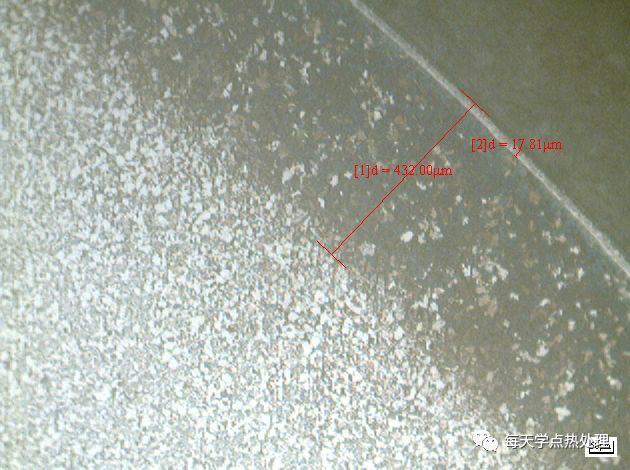

表面硬度HV0.2550
滲層：0.43mm
白亮層0.18，有疏松

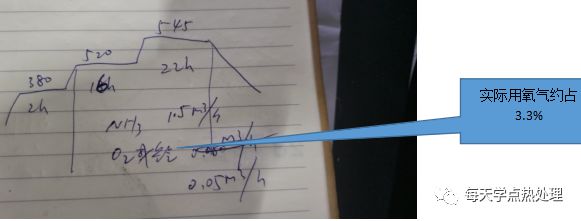

工藝二及檢驗結(jié)果

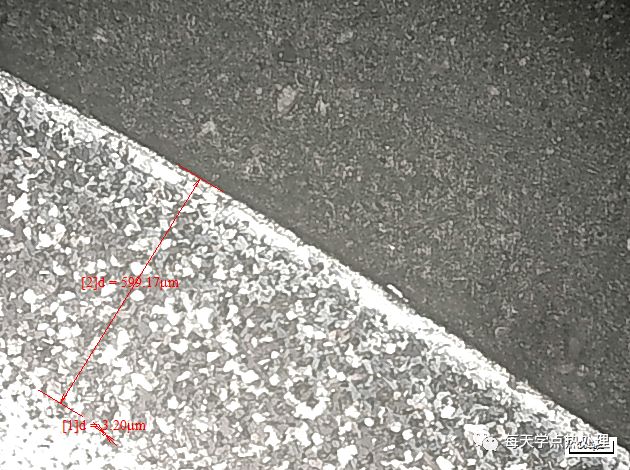

表面硬度HV360
滲層0.59mm

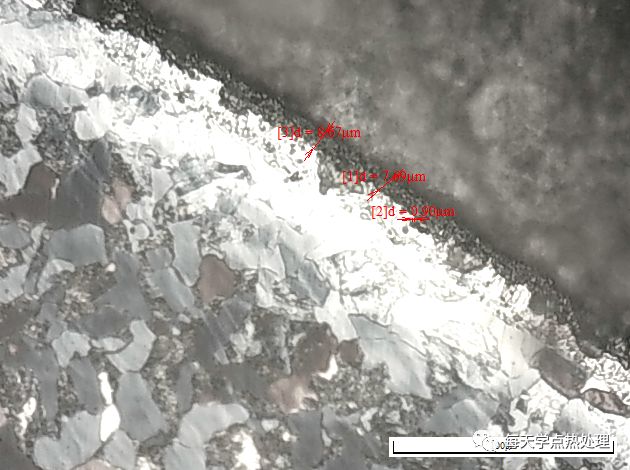

表面氧化層0.008
距表面0.05mm 硬度HV590

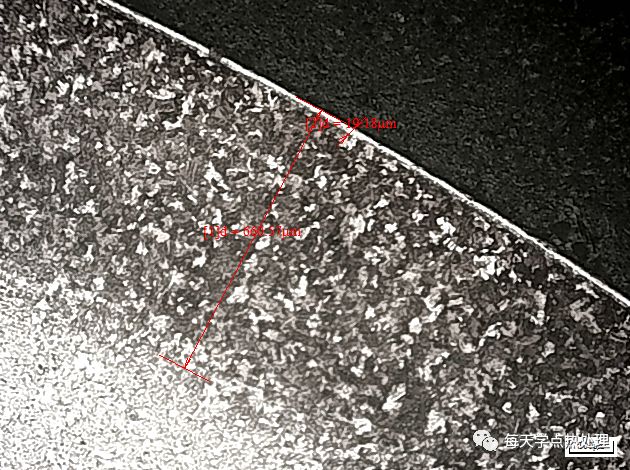

補充氮化工藝（還原氧化層）：560℃
表面硬度HV630
滲層0.66mm
表面氧化層0.008
距表面0.05mm 硬度HV560
一、總結(jié)
1）氮化加氧，對氮化有促進(jìn)作用，滲速約加快30%
2）氧氣通入量約為氨氣的0.5~1%；空氣量約為氨氣的5%
3）工藝要反復(fù)斟酌，必須要嚴(yán)謹(jǐn)，稍有差錯，結(jié)果大相徑庭。
| |
|
? 請關(guān)注 微信公眾號: steeltuber. 轉(zhuǎn)載請保留鏈接: http://gzsunfar.com/Steel-Knowledge/DanHua.html
|
