熱軋板長度公差變了！GB/T 709-2019標準修訂要點詳解
導讀：上篇文章《熱軋板厚度公差變了！GB/T709-2019標準修訂要點詳解》著重對厚度的修訂進行了詳解，收到很多讀者的閱讀和關注，本文著重對鋼板長度偏差的修訂予以解析。
GB/T 709-2019已經于2024年3月25日發布，實施日期為2023年2月1日。為幫助業內人士準確理解和便于實際操作，特對修訂的要點進行解析。雖然在新標準中的前言部分有修訂的說明，但有些條目還是描述的比較簡單。

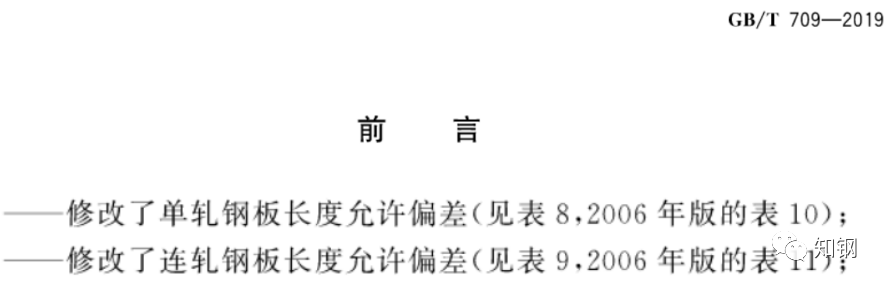

1、前言中關于鋼板長度部分修訂的描述如下
從上述描述來看，是看不出此次修訂的具體內容。再看標準中的表8和表9，只是修訂后的內容，而新標準與原標準相比，哪些地方作了修訂以及修訂的背景是什么，也沒有說明。為幫助業內人員理解和便于實際操作，本文將進行詳細說明，并說明新修訂的標準所要注意的地方，同時結合實際使用情況舉例說明，以幫助廣大用戶理解。
從標準中對于鋼板長度的偏差規定來看，將產品劃分為兩類，一是單軋鋼板，也就是中厚板生產線單張軋制的鋼板，另一個就是由熱軋鋼帶剪切成的連軋鋼板。
2、單軋鋼板長度偏差的修訂
此次關于單軋鋼板長度偏差修訂的具體內容，先看一下新舊標準關于此方面的具體內容：
圖1-- 2019版關于單軋鋼板長度允許偏差規定

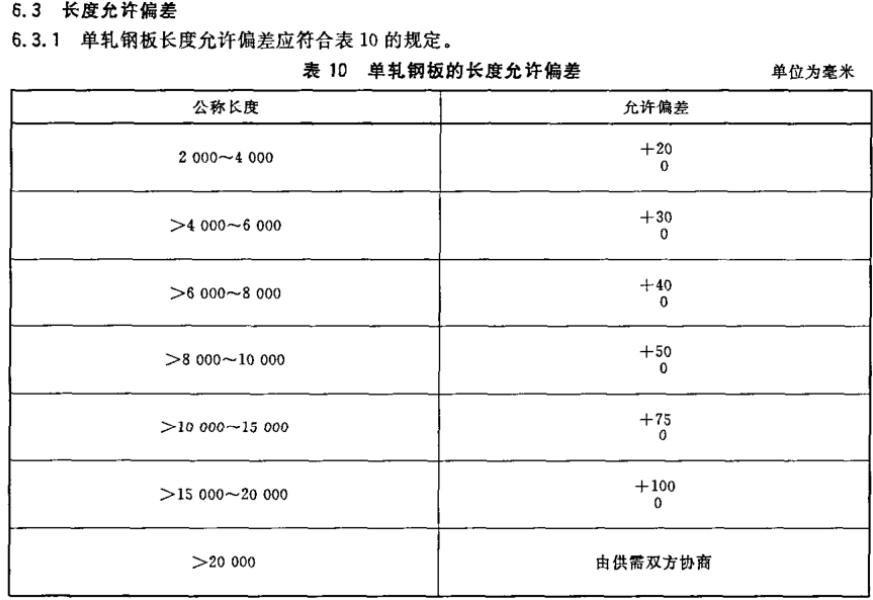

圖2-- 2006版關于單軋鋼板長度允許偏差規定
從上面兩個表格對照來看，就可以看出，此次標準關于單軋鋼板長度偏差修訂的具體內容為兩點：
2.1 增加了對于厚度60mm以上且鋼板長度為8000mm以下的長度偏差規定，對于這些鋼板的長度偏差規定為0~+50mm。
2.2 對于鋼板長度大于20000mm的長度允許偏差作了具體規定
將鋼板長度大于20000mm的長度偏差由供需雙方協商修改為具體的數值規定，修改為【+0.005╳公稱長度】。這樣做的好處是做了具體的量化規定，便于實際操作時掌握，這一點很重要。舉個例子，例如鋼板長度為40000mm時，按2019版標準的規定，其長度允許偏差為0~+200mm。
看到這里，是不是有個疑問冒出來了，為什么規定為【+0.005╳公稱長度】，簡單點說就是0.5%╳公稱長度，而不是別的數字呢？其實細心的讀者從上表中也能看出來，表格中的數據都是按0.5%╳公稱長度算出來的，此處鋼板的公稱長度就是該范圍中鋼板的最大長度，所以我們只要記住這個規定就可以了，也就相當于表格中的數據都記住了，這樣是不是很簡單？
3、連軋鋼板長度偏差的修訂
3.1 連軋鋼板長度偏差修訂的具體內容
關于連軋鋼板長度偏差的修訂其實就一點，就是將長度小于2000mm的偏差單獨規定為0~+10mm。

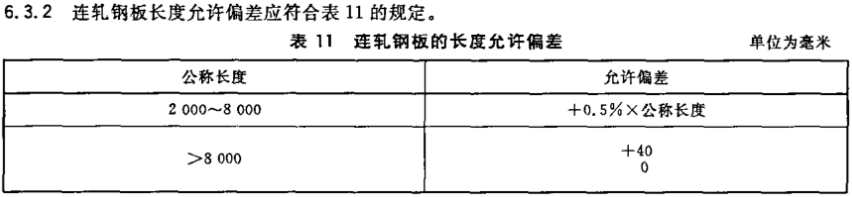

圖3----2006版標準中關于連軋鋼板長度允許偏差的規定

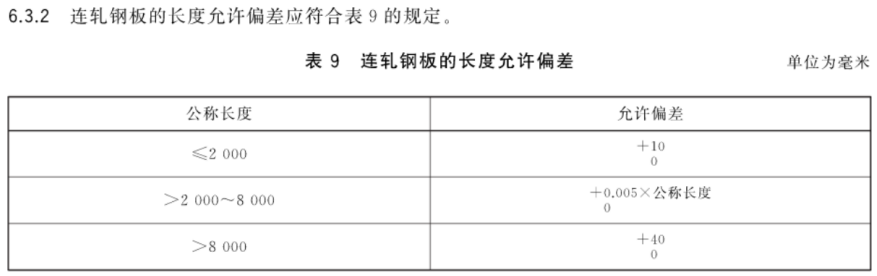

圖4----2019版標準中關于連軋鋼板長度允許偏差的規定
3.2 連軋鋼板長度偏差修訂的背景
關于連軋鋼板長度偏差的修訂有什么依據嗎？看一下ISO 16160-2012就會知道了。
圖5----ISO16160-2012標準中關于連軋鋼板長度允許偏差的規定
顯而易見，關于連軋鋼板長度偏差的修訂也是參照了ISO16160-2012標準的內容。
從這一點看出，我國標準的修訂也是與時俱進的過程，其主要出發點是便于我國的鋼產品進行國際貿易，也表明我國的標準越來越走向國際化。不過在新版標準中并未有明確說明，這在2006版標準可見其蹤跡，見下圖。相信隨著歲月更替，若干年后的標準也會進行多次修訂，而標準對此又未加以說明，如果對此背景不了解，則很難清楚這其中的淵源。

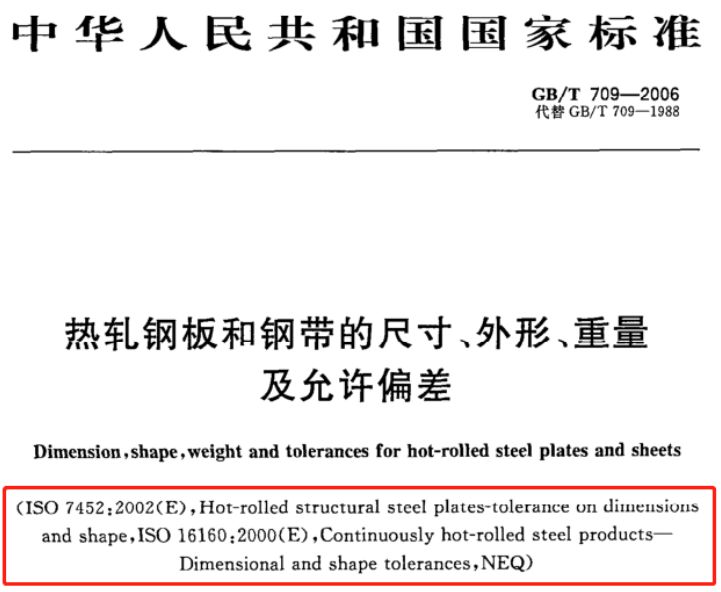

圖6----GB/T709-2006版標準中對于引用標準的標注
（括弧中意思，非等效采用NEQ了：ISO7452-2002(E)熱軋結構鋼板尺寸、外形偏差標準，ISO16160-2000(E)熱連鋼帶和鋼產品的尺寸、外形允許偏差）
凡事預則立，不預則廢。2019版的標準即將實施了，為避免標準切換帶來的影響，相關從業人員應當細致地將標準修訂后的變化吃透，做好這個方面的準備，從而使相關業務能夠平穩順利地進行。
| |
|
