中心疏松引起的棒料剪切面裂紋
情況說明

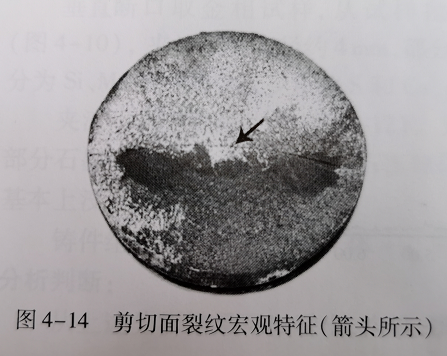

規(guī)格為中130mm的45號(hào)A型管帽棒料,經(jīng)305℃預(yù)熱處理后進(jìn)行橫向剪切,剪切后的棒料放置一段時(shí)間后,剪切面上出現(xiàn)裂紋,宏觀特征見圖4-14,裂紋穿過剪切面中心,將剪切面分為近似相等的兩半,剪切面四周未見異常損傷。裂紋沿棒料的縱向擴(kuò)展,其深度約7mm,預(yù)切割后將此裂紋掰開,裂紋面上有明顯的放射狀條紋,根據(jù)條紋的走向判斷,裂紋起源于圓棒中心靠近剪切面的部位,如圖4-15箭頭所示。
微觀特征

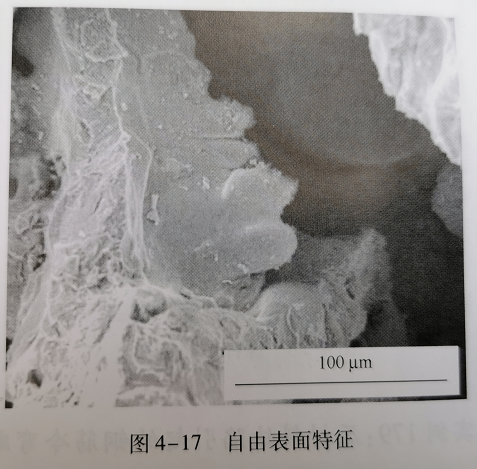

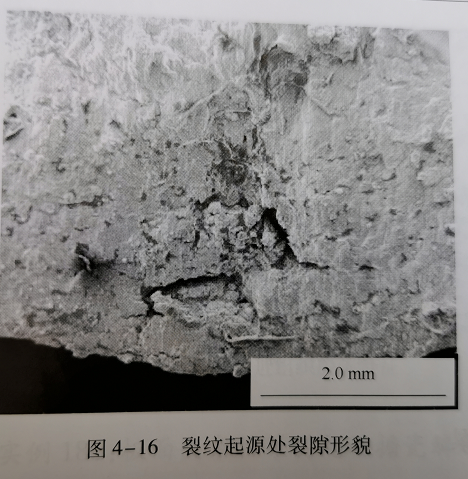

用掃描電鏡對圖4-15箭頭所指的裂源區(qū)進(jìn)行斷口觀察:該區(qū)域有兩條明顯的裂隙(圖4-16),裂隙內(nèi)有自由表面特征(圖4-17),開裂面的擴(kuò)展區(qū)域?yàn)榇┚Ы饫硖卣鳌?/p>
將圖4-15所示的裂紋面磨制成金相磨面觀察,原棒中心部位有大量的疏松缺陷,裂源處的疏松缺陷聚集,且連接成串,最大的一處缺陷尺寸約1.4mmx0.4mm,見圖4-18
試樣經(jīng)硝酸酒精試劑浸蝕后,疏松附近組織與正常部位相同,均為珠光體+鐵素體,見圖4-19。
分析判斷
上述觀察結(jié)果表明,45號(hào)A型管帽圓棒中心存在粗大且聚集的疏松缺陷,該缺陷降低了局部的塑性,在剪切應(yīng)力作用下,起源于疏松缺陷處的裂紋迅速擴(kuò)展,最終在剪切面上形成圖4-14所示的裂紋缺陷。
—End—
文章來源：《鋼鐵產(chǎn)品缺陷與失效實(shí)例分析圖譜》
相關(guān)文章:
| |
|
? 請關(guān)注 微信公眾號(hào): steeltuber. 轉(zhuǎn)載請保留鏈接: http://gzsunfar.com/Steel-Knowledge/1621753383.html
|
