国产精品亚洲а∨怡红院,亚洲最大成人网 色香蕉,亚洲乱亚洲乱少妇无码,久久久久国产a免费观看rela

常州精密鋼管博客網(wǎng)

水劑介質在滲碳一次淬火中的應用

G20Cr2Ni4A在軋機滲碳軸承套圈應用廣泛,滲碳一次淬火在軸承行業(yè)一直沿襲傳統(tǒng)工藝,滲碳后一次淬火采用油介質進行淬火。油淬火油煙對環(huán)境的污染大、而且存在著火的危險。本研究滲碳一次淬火改用水劑介質并調整了滲碳及高溫回火的部分工藝,不僅解決了環(huán)境污染和著火的危險同時保證軸承套圈滲碳淬火及高溫回火后的性能不低于油淬火。此工藝經過一年的批量生產驗證效果良好。


1.G20Cr2Ni4A鋼的化學成分


G20Cr2Ni4A鋼制試驗用軸承套圈的化學成分見表1。

1  G20Cr2Ni4A鋼的化學成分(質量分數(shù))(%


2.水劑的冷卻曲線

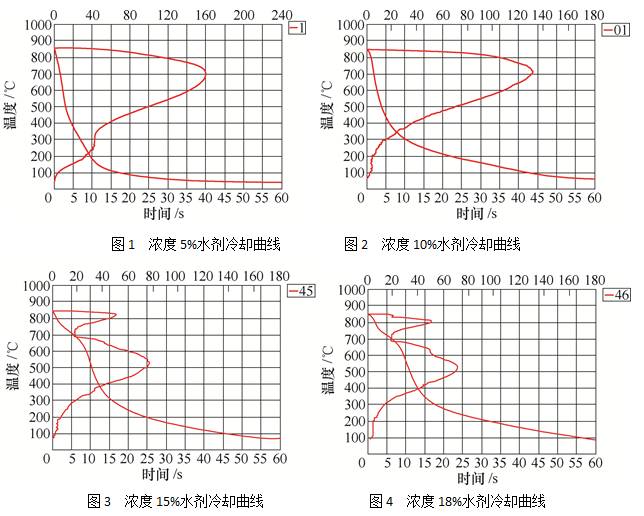

配制不同濃度的水劑,其冷卻曲線件如圖1~圖4所示。

經過對比冷卻曲線15%及18%的水劑的冷卻速均度接近油的冷卻曲線,理論上分析此濃度的水劑進行滲碳一次淬火可以保證不出淬火裂紋??紤]生產成本選用濃度15%的水劑溶液進行滲碳一次淬火試驗。


3.試驗工藝

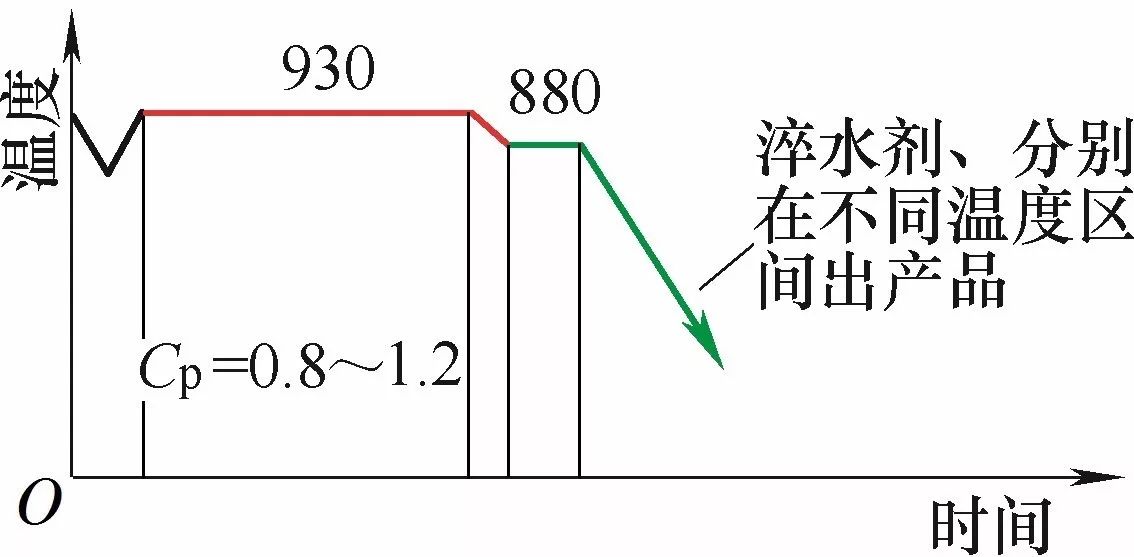

原滲碳一次淬火淬油工藝見圖5;考慮到淬水劑應力大,滲碳一次淬火淬水劑工藝設計見圖6。


由于水劑低溫階段的冷速相對比油大。試驗工藝設計在水劑中冷到軸承試驗零件表面溫度到以下五個溫度段后出水劑空冷至室溫。五個溫度段分別為300~350℃、250~300℃、150~250℃、80~150℃、80℃-室溫。軸承試驗零件按軸承形狀加工,有效壁厚與軸承相當,外徑小于軸承套圈(外徑400mm),試驗零件分五架裝入同一滲碳爐滲碳,五架依次分別出爐淬水劑,出水劑表面溫度用紅外槍測量。每架裝試驗軸承零件至少兩件。

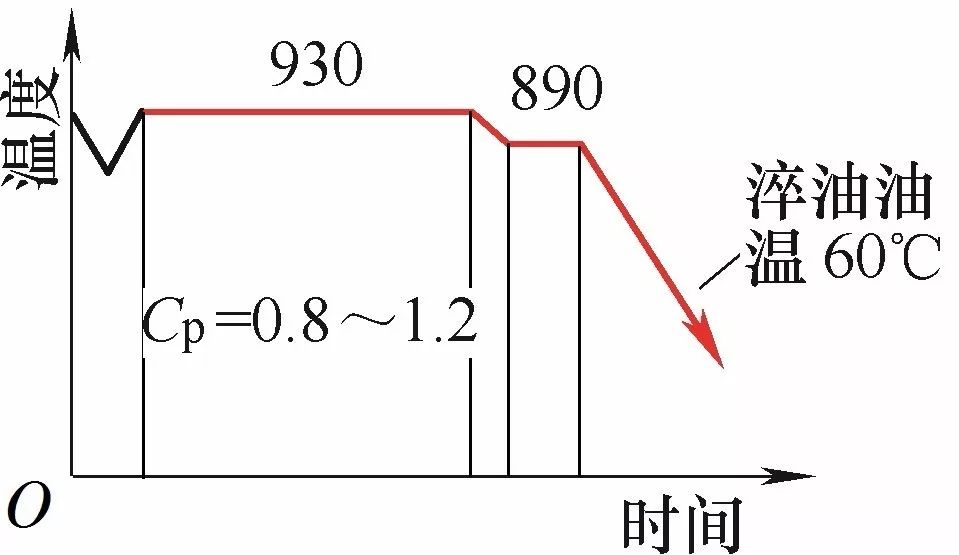

圖5  滲碳及一次淬火淬油的工藝



由于高溫階段水劑冷速快,淬火后殘留奧氏體量會增加,對高溫回火工藝進行改進。每一溫度范圍的出水劑軸承試驗零件分兩組分別按原高溫回火工藝及改進后高溫回火工藝進行回火。


原高溫回火工藝:

第一次:580℃×6h,空冷。

第二次:650 ℃×6h,空冷。


改進后高溫回火工藝:

第一次:620℃×6h,空冷。

第二次:680℃×6h,空冷。

滲碳一次淬水劑高溫回火后后表面組織、裂紋及表面硬度檢驗結果見表2。


滲碳一次淬水劑高溫回火后后表面組織、裂紋及表面硬度檢驗結果


根據(jù)試驗結果,可以看出水劑溫度為150~250℃,高溫回火選用工藝二比較理想。按選定的滲碳工藝、水劑濃度(15%)、出水劑溫度(150~250℃)、高溫回火工藝進行一年的連續(xù)批量生產,沒有出現(xiàn)裂紋、硬度及組織不合格的情況,車間環(huán)境明顯改善。軸承零件正常生產時滲碳一次淬火淬水劑后的產品外觀圖見圖7,高溫回火后表面顯微組織見圖8。



產品出水劑溫度過高在后續(xù)的空冷過程中冷速過慢會造成次表層出現(xiàn)針狀組織;產品出水劑溫度過低在低溫區(qū)冷速過快淬火應力過大當淬火應力大于材料的強度時便產生淬火裂紋。由于水劑淬火高溫區(qū)的整體冷卻速度大于油的冷卻速度淬火后殘留奧氏體量增多,所以按以前油淬火后的高溫回火工藝殘留奧氏體會超標,提高高溫回火溫度后回火組織合格。


4.結語


(1)15%的水劑可以應用在G20Cr2Ni4A鋼制軸承套圈的滲碳一次淬火中。


(2)15%的水劑淬火可以保證G20Cr2Ni4A鋼制軸承套圈不出裂紋及組織硬度合格。


(3)水劑淬火應用在軸承套圈滲碳一次淬火上解決了油煙污染及著火的危險。


(4)水劑淬火可以改善車間工作環(huán)境。是一種比較環(huán)保的淬火介質。

作者:李檢貴,孫偉,康風波

單位:洛陽軸研科技股份有限公司

來源:《金屬加工(熱加工)》雜志

(本平臺"常州精密鋼管博客網(wǎng)"的部分圖文來自網(wǎng)絡轉載,轉載目的在于傳遞更多技術信息。我們尊重原創(chuàng),版權歸原作者所有,若未能找到作者和出處望請諒解,敬請聯(lián)系主編微信號:steel_tube,進行刪除或付稿費,多謝!)
搜索本站鋼鐵技術
★↓在此搜索查找鋼鐵材料知識↓★↘

互聯(lián)網(wǎng) gzsunfar.com


鋼鐵行業(yè)熱點文章推薦

常州精密鋼管博客網(wǎng)主辦單位:
常州仁成金屬制品有限公司 是 專業(yè)的 精密鋼管 生產廠家,汽車鋼管,電機殼鋼管 生產單位。


常州精密鋼管博客網(wǎng)推薦您訪問:

常州精密鋼管博客網(wǎng)
(常州仁成金屬鋼管制品生產廠家博客網(wǎng)站)
gzsunfar.com?2006-2021
蘇ICP備08003692號

【關于本站】【提問】網(wǎng)站地圖【搜索】【知識星球】電腦端

久久男人av资源站| 无码人妻久久一区二区三区不卡| 国模冰莲自慰肥美胞极品人体图| 黑人强辱丰满的人妻熟女| 日韩欧美成人免费观看| 99久久无色码中文字幕人妻蜜柚| 无遮挡午夜男女xx00动态| 超碰国产精品久久国产精品99| 伊人久久大香线蕉亚洲| 亚洲大尺度无码无码专区| 五十路熟妇高熟无码视频| 中文在线а√在线天堂中文| 欧美特级| 久久无码av中文出轨人妻| 国产午夜成人免费看片| 中文字幕av一区中文字幕天堂| 国产免费无码一区二区| 玩弄少妇秘书人妻系列| 久久精品成人亚洲另类欧美| 精品国偷自产在线电影| 国产在线精品一区二区夜色| 亚洲国产精品无码中文字app| 免费无码av污污污在线观看| 日韩做a爰片久久毛片a片| 人人妻人人澡人人爽人人精品| 久久香综合精品久久伊人| 国产欧美日韩在线中文一区| 巨胸喷奶水www视频网站| 久久国产精品娇妻素人| 被窝的午夜无码福利专区| 无码专区视频精品老司机| 亚洲成av人网站在线播放| 欧美乱妇日本无乱码特黄大片| 国产高清视频一区三区| 免费观看美女裸体网站| 性无码专区一色吊丝中文字幕| 无码午夜福利片| 亚洲精品爆乳一区二区h| 野花香社区在线观看| 在线观看人成视频免费| 国产精品无码专区|
