国产精品亚洲а∨怡红院,亚洲最大成人网 色香蕉,亚洲乱亚洲乱少妇无码,久久久久国产a免费观看rela

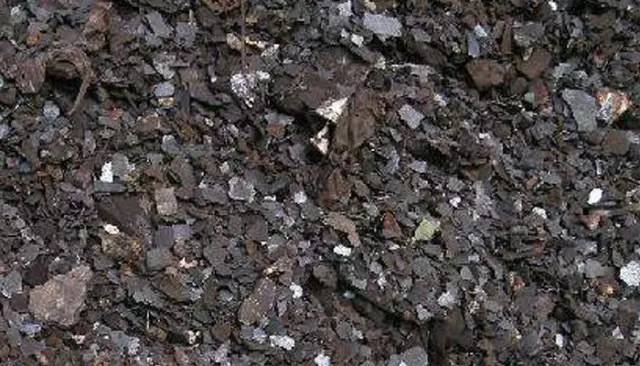

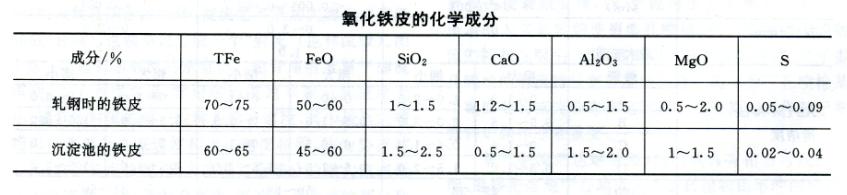

鋼錠及鋼坯在軋制過程中表面氧化層脫落而產生的鐵屑。俗稱軋鋼皮，常呈片狀，故也稱鐵鱗。鋼鐵廠氧化鐵皮數(shù)量約為鋼材產量的2％～3％，是不可忽視的鋼鐵廠循環(huán)含鐵原料之一，主要作為燒結礦的輔助原料，在爐外脫磷脫硅中應用也較多。氧化鐵皮一般含鐵70％～75％，從軋鋼廠沉淀池中清理出來的細粉鐵皮含鐵也有60％左右；其SiO₂、CaO、Al₂O₃及MgO含量約1％～2％，并殘存有軋鋼過程中混入的潤滑油劑，其他有害雜質含量很少。表列為氧化鐵皮的一般化學成分。氧化鐵皮粒度較粗，0．3～2mm級別的占50％以上，小于0．076mm的一般為5％左右。氧化鐵皮密度大(4．5～5．0kg／cm³)，由于氧化鐵皮含鐵高，生產燒結礦時適當配加氧化鐵皮可提高或穩(wěn)定燒結礦的品位。此外，由于氧化鐵皮中的鐵主要是以二價鐵存在，燒結過程中氧化放熱，可降低燃料消耗。當氧化鐵皮的殘油量較高，且配用量較大時，最好在燒結之前預先進行焙燒處理脫去殘油，以防出現(xiàn)燒結主抽風機系統(tǒng)電除塵器粉塵燃爆事故。

備注：如果您覺得“氧化鐵皮”資料對您有所幫助,您可以與您朋友分享一下!

相關文章：鋼材的氧化皮有幾種你知道嗎?

	? 請關注 微信公眾號: steeltuber.  轉載請保留鏈接: http://gzsunfar.com/Steel-Knowledge/Oxide-scale.html
