国产精品亚洲а∨怡红院,亚洲最大成人网 色香蕉,亚洲乱亚洲乱少妇无码,久久久久国产a免费观看rela

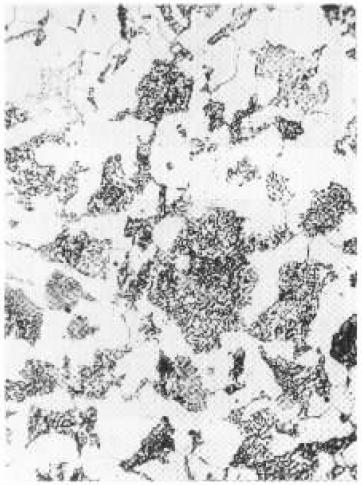

35鋼(720℃球化退火)中碳碳素鋼金相圖

             500×

材料：35鋼

工藝情況：720℃球化退火

浸蝕方法：4%硝酸酒精溶液浸蝕

組織說明：球狀、點狀和少量短片狀珠光體，以及白色的鐵素體，硬度為140HB。

在720℃球化退火時，由于成分的不均勻性，在滲碳體和鐵素體的晶界處局部萌芽奧氏體晶核，原來的片狀滲碳體破斷。由于滲碳體呈球體時，表面自由能最低，所以克服一定的激活能后，具有長成球狀的趨勢。當(dāng)奧氏體緩慢冷卻時，奧氏體的富碳區(qū)形成滲碳體核心，逐漸長大成球狀。720℃退火，實際是在720℃左右的溫度振蕩，在振蕩過程中，片狀滲碳體不斷破斷，并逐漸長成球狀。

35鋼具有良好的塑性和適當(dāng)?shù)膹姸?，廣泛用作各種熱鍛、熱沖壓的機械零件，冷拉和冷頂鍛鋼材，以及制造各種機械零件。

	? 請關(guān)注 微信公眾號: steeltuber.  轉(zhuǎn)載請保留鏈接: http://gzsunfar.com/Steel-Knowledge/Phase-diagram-of-carbon-carbon-steel-in-35-steel-720-DEG.html
