杠桿表的規格及使用注意事項

杠桿表的特點是可以方便的測量普通千分表難以測量的凹面,采用非離合器結構實現測量方向自動返轉,主要用來測量工件的形狀誤差和位置誤差 ,是機械加工中常用的精密量具之一 ,其結構小巧 ,測頭可任意扳轉 ,使用靈活方便 ,在機床制造和裝配檢測中應用更為廣泛。 杠桿表按種類分有杠桿百分表杠桿千分表,二者的區別是精確度,品牌有瑞士GIROD-TAST杠桿表和三豐Mitutoyo杠桿表。
  • 瑞士GIROD-TAST杠桿表 為例,它的規格有幾種:

  • 標準型-----GT1252、GT1452、GT1253、GT1453、GT1254、GT1454 GT1453SP

  • 側面型-----GT1292、GT1492、GT1293、GT1493、GT1294、GT1494

  • 垂直型-----GT1272、GT1472、GT1273、GT1473、GT1274、GT1474

以上標準配置都為2毫米紅寶石測針

分度值貨號測量范圍(測量范圍/圈行程)精度表盤讀數值測力
基本套裝附加套裝全套套裝
  0.01mm  513-424E    513-424A  513-424T  0.5mm  5μm  0-25-0  0.3N以下
  0.01mm  513-478E    ——  ——  0.5mm  5μm  0-25-0  0.3N以下
  0.01mm  513-414E    513-414A  513-414T  0.5mm  10μm  0-25-0  0.2N以下
  0.01mm  513-466E    ——  ——  0.5mm  5μm  0-25-0  0.3N以下
  0.01mm  513-404E    513-404A  513-404T  0.8mm  8μm  0-40-0  0.3N以下
  0.01mm  513-474E    ——  ——  0.8mm  8μm  0-40-0  0.3N以下
  0.01mm  513-464E    ——  ——  0.8mm  8μm  0-40-0  0.3N以下
  0.01mm  513-415E    513-415A  513-415T  1mm  10μm  0-50-0  0.2N以下
  0.01mm  513-477E    ——  ——  1mm  10μm  0-50-0  0.2N以下
  0.01mm  513-426E    513-426A
  1.5mm  8μm  0-25-0  0.4N以下
  0.002mm  513-405E    513-405A  513-405T  0.2mm  3μm  0-100-0  0.3N以下
  0.002mm  513-475E    ——  ——  0.2mm  3μm  0-100-0  0.3N以下
  0.002mm  513-465E    ——  ——  0.2mm  3μm  0-100-0  0.3N以下
  0.002mm  513-425E    513-425A  ——  0.6mm  6μm  0-100-0  0.4N以下
  0.001mm  513-401E    ——  ——  0.14mm  3μm  0-70-0  0.3N以下
  0.001mm  513-471E    ——  ——  0.14mm  3μm  0-70-0  0.3N以下

杠桿表使用注意事項:

  1. 千分表應固定在可靠的表架上,測量前必須檢查千分表是否夾牢,并多次提拉千分表測量桿與工件接觸,觀察其重復指示值是否相同。

  2. 測量時,不準用工件撞擊測頭,以免影響測量精度或撞壞千分表。為保持一定的起始測量力,測頭與工件接觸時,測量桿應有0.3~0.5mm的壓縮量。

  3. 測量桿上不要加油,以免油污進入表內,影響千分表的靈敏度。

  4.  千分表測量桿與被測工件表面必須垂直,否則會產生誤差。

  5. 杠桿千分表的測量桿軸線與被測工件表面的夾角愈小,誤差就愈小。如果由于測量需要,α角無法調小時(當α>15°),其測量結果應進行修正。分析可知,當平面上升距離為α時,杠桿千分表擺動的距離為b,也就是杠桿千分表的讀數為b,因為b>α,所以指示讀數增大。具體修正計算式如下:

  6. α=bcosa 例 用杠桿千分表測量工件時,測量桿軸線與工件表面夾角α為30°,測量讀數為0.048mm,求正確測量值。

  7. 解α=bcosa=0.048×cos30°=0.048×0.866=0.0416(mm)


––此杠桿指示表適合于車間和計量室使用,特別適合于在平板上作比較測量,例如測形位公差及軸向或徑向跳動。

––雙向檢測,測量中指針可自動反向。

––指針連續順時針旋轉,極小的讀數誤差。

––對磁場不敏感

––內置7個紅寶石軸承

––滾珠軸承杠桿系統,測量桿旋轉達–240°。

––非常低的測量力

––全金屬結構,非常堅固。TESATAST 杠桿指示表。
瑞士TESA杠桿指示表

瑞士TESA杠桿指示表

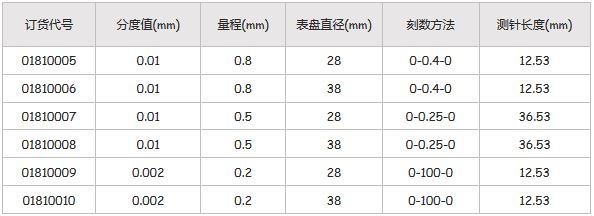

TESATAST標準型號

瑞士TESA杠桿指示表

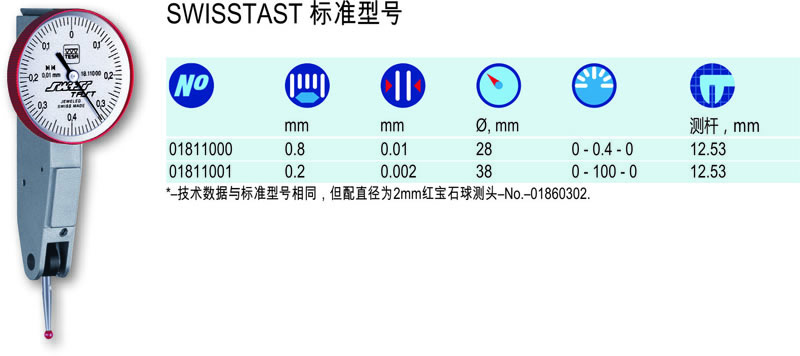

SWISSTAST標準型號
瑞士TESA杠桿指示表

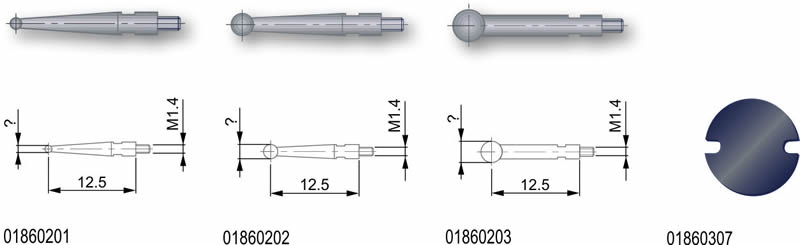

TESATAST測量桿

瑞士TESA杠桿指示表

注意:每個TESATAST杠桿表的原裝測量桿與其他測量桿具有相同的標稱長度,只在測量桿球頭直徑上有所不同,可完全互換。

瑞士TESA杠桿指示表

瑞士TESA杠桿指示表

瑞士TESA杠桿指示表
