高壓鍋爐用無(wú)縫鋼管的常用標(biāo)準(zhǔn)和材質(zhì)
現(xiàn)國(guó)內(nèi)采用的高壓鍋爐用無(wú)縫鋼管的常用標(biāo)準(zhǔn)有GB 5310國(guó)內(nèi)標(biāo)準(zhǔn)，ASME SA106、ASME SA209、ASME SA210、ASME SA213、ASME SA335 美國(guó)標(biāo)準(zhǔn)，JIS B8230、JIS B8241日本標(biāo)準(zhǔn)，DIN 17200、DIN 2448 德國(guó)標(biāo)準(zhǔn)，ГОСТ4543、ГОСТ8731俄國(guó)標(biāo)準(zhǔn)等。
目前國(guó)際上鋼制高壓鍋爐已廣泛用于石油化工、機(jī)械、冶金、能源、輕工、國(guó)防、環(huán)保、海洋、空間、生命等工業(yè)部門(mén)和科研領(lǐng)域，規(guī)格Φ10~1064mm及以上，不少規(guī)格企業(yè)已具備高壓鍋爐管生產(chǎn)能力，其采用的鋼種也很廣，有優(yōu)質(zhì)碳鋼20G、錳鋼SA-106C、SA-210C、鉬鋼15Mo3、SA-209T1a，鉻鉬鋼SA-213T2、15CrMoG、SA-213T22、鉻鉬釩鋼12Cr1MoVG、12Cr2MoWVTiB（鋼102）、SA-213T91、鉻鎳鋼SA-213TP304H、SA-213TP347H等材質(zhì)。
GB5310-2008高壓鍋爐用無(wú)縫鋼管材質(zhì)對(duì)照表一覽
GB5310-2008高壓鍋爐用無(wú)縫鋼管材質(zhì)對(duì)照表一覽
序號(hào) | GB5310-2008中鋼的牌號(hào) | 國(guó)外相近鋼的牌號(hào) | |||||
ISO | EN | ASME/ASTM | JIS | ||||
1 | 20G | PH26 | P235GH | A-1,SA-106B | STB 410 | ||
2 | 20MnG | PH26 | P235GH | SA-210A-1,B | STB 410 | ||
3 | 25MnG | PH29 | P265GH | SA-210C | STB510 | ||
4 | 15MoG | 16Mo3 | 16Mo3 | -- | STBA12 | ||
5 | 20MoG | -- | -- | SA-209T1a | STBA13 | ||
6 | 12CrMoG | -- | -- | SA-213T2/P2 | STBA20 | ||
7 | 15CrMoG | 13CrMo4-5 | 10CrMo5-5 13CrMo4-5 | SA-213T12/P12 | STBA22 | ||
8 | 12Cr2MoG | 10CrMo9-10 | 10CrMo9-10 | SA-213T22/P22 | STBA24 | ||
9 | 12Cr1MoVG | -- | -- | -- | -- | ||
10 | 12Cr2MoWVTiB | -- | -- | -- | -- | ||
11 | 07Cr2MoW2VNbB | -- | -- | SA-213T23/P23 | -- | ||
12 | 12Cr3MovSitiB | -- | -- | -- | -- | ||
13 | 15Ni1MnMoNbCu | 9NiMnMoNb5-4-4 | 15NiCuMoNb5-6-4 | T36/ P36 | -- | ||
14 | 10Cr9Mo1VNbN | X10CrMoVNb9-1 | X10CrMoVNb9-1 | SA-213T91 SA-335P91 | STBA26 | ||
15 | 10Cr9MoW2VNbBN | -- | -- | SA-213T92/P92 | -- | ||
16 | 10Cr11MoW2VNbCu1BN | -- | -- | T122/P122 | -- | ||
17 | 11Cr9Mo1W1VNbBN | -- | E911 | T911/P911 | -- | ||
18 | 1995版1Cr19Ni9 2008版07Cr19Ni10 | X7CrNi18-9 | X6CrNi18-10 | SA-213TP304H | SUS 304H TB | ||
19 | 10Cr18Ni9NbCu3BN | -- | -- | SA-213S30432 （Super304H） | -- | ||
20 | 07Cr25Ni21NbN | -- | -- | TP310HNbN SA-213S31042 （HR3C）
| -- | ||
21 | 07Cr19Ni11Ti | X7CrNiTi18-10 | X6CrNiTi18-10 | SA-213TP321H | SUS321HTB | ||
22 | 1995版1Cr19Ni11Nb 2008版07Cr18Ni11Nb | X7CrNiNb10 | X7CrNiNb18-10 | SA-213TP347H | SUS 347H TB | ||
23 | 08Cr18Ni11NbFG | -- | -- | SA-213 TP347HFG | -- | ||

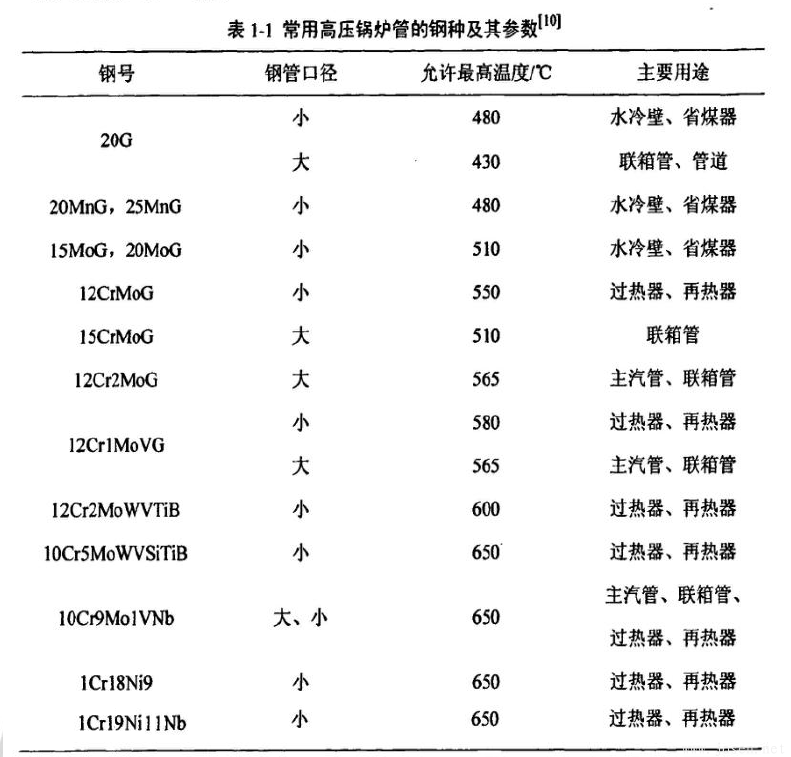

高壓鍋爐用常用無(wú)縫鋼管材質(zhì)對(duì)照表
鍋爐用無(wú)縫鋼管牌號(hào) | 特性 | 適用工況 | 生產(chǎn)標(biāo)準(zhǔn) |
20G | ① 良好的工藝性能，無(wú)回火脆性 ② 在530℃以下具有良好的抗氧化性能 ③ 在470~480℃下長(zhǎng)期運(yùn)行，會(huì)發(fā)生珠光體球化和石墨化 | ① 壁溫小于或等于425℃的蒸汽管道和聯(lián)箱 ② 壁溫小于或等于450℃的受熱面管 | GB5310 |
15CrMoG | ① 冷加工性能和焊接性能較好 ② 在500~550℃下長(zhǎng)期運(yùn)行會(huì)發(fā)生碳化物球化 ③ 在520℃以下有較高的持久強(qiáng)度和良好的抗氧化性能 | ① 壁溫小于或等于510℃的蒸汽管道和聯(lián)箱 ② 壁溫小于或等于540℃的受熱面管 | GB5310 |
12Cr1MoVG | ① 在鋼中加入少量的釩，降低合金元素由鐵素體向碳化物中轉(zhuǎn)移的速度，彌散分布的釩碳化物可強(qiáng)化鐵素體基體 ② 在580℃時(shí)仍具有高的熱強(qiáng)性和抗氧化性能，并具有高的持久塑形 ③ 工藝性能和焊接性能較好，但對(duì)熱處理規(guī)范的敏感性較大，常出現(xiàn)沖擊韌性不均勻的現(xiàn)象 ④ 在500~700℃回火時(shí)，有回火脆性現(xiàn)象 ⑤ 長(zhǎng)期在高溫下運(yùn)行，出現(xiàn)珠光體球化及合金元素向碳化物轉(zhuǎn)移，使熱強(qiáng)性下降 | ① 壁溫小于或等于555℃的蒸汽管道和聯(lián)箱 ② 壁溫小于或等于540℃的受熱面管 | GB5310 |
高壓無(wú)縫鋼管必須根據(jù)國(guó)家現(xiàn)行標(biāo)準(zhǔn)、規(guī)范進(jìn)行檢查和驗(yàn)收，驗(yàn)收應(yīng)分批進(jìn)行，每批鋼管應(yīng)是同規(guī)格、同爐號(hào)、同熱處理?xiàng)l件。高壓無(wú)縫鋼管合格證明書(shū)上應(yīng)有以下內(nèi)容：材料名稱、鋼號(hào)；爐號(hào)、批號(hào)和質(zhì)量；品種名稱和幾何尺寸；化學(xué)成分；試驗(yàn)結(jié)果（包括參考性指標(biāo)）；標(biāo)準(zhǔn)編號(hào)；供需方名稱、代號(hào)和合同編號(hào)。對(duì)于外徑大于35mm的高壓無(wú)縫鋼管，應(yīng)有代表鋼種的油色標(biāo)和鋼號(hào)、爐號(hào)、標(biāo)準(zhǔn)編號(hào)及制造廠的印記標(biāo)識(shí)。對(duì)于外徑小于35mm的成捆供貨的高壓無(wú)縫鋼管，應(yīng)有標(biāo)牌（標(biāo)明制造廠名稱），技術(shù)監(jiān)督部門(mén)的印記、鋼管的規(guī)格、鋼號(hào)、根數(shù)、質(zhì)量、爐號(hào)、批號(hào)及標(biāo)準(zhǔn)編號(hào)等標(biāo)識(shí)。
高壓無(wú)縫鋼管材質(zhì)校驗(yàn)性能檢查和試驗(yàn)應(yīng)有以下內(nèi)容。
（1） 高溫?zé)o縫鋼管在進(jìn)行檢驗(yàn)時(shí)，如遇到下列情況之一，則應(yīng)進(jìn)行校驗(yàn)性的檢查。
① 證明書(shū)與到貨高壓無(wú)縫鋼管的爐號(hào)或鋼號(hào)不相符；
② 鋼管或標(biāo)牌上沒(méi)有鋼號(hào)、爐號(hào)標(biāo)識(shí)；
③ 證明書(shū)上的化學(xué)成分或力學(xué)性能不全時(shí)，要對(duì)所缺項(xiàng)目補(bǔ)做試驗(yàn)。
（2） 高壓無(wú)縫鋼管校驗(yàn)性檢查的規(guī)定。
① 全部無(wú)縫鋼管應(yīng)逐根測(cè)量管子的外徑、壁厚和長(zhǎng)度，其尺寸應(yīng)符合有關(guān)標(biāo)準(zhǔn)的規(guī)定；
② 全部無(wú)縫鋼管應(yīng)逐根編號(hào)并檢查其硬度；
③ 從每批無(wú)縫鋼管中取硬度最高和最低的各一根，每根制備5個(gè)試樣，其中，拉力試驗(yàn)兩個(gè)，沖擊試驗(yàn)兩個(gè)，壓扁或冷彎試驗(yàn)一個(gè)，試驗(yàn)方法和評(píng)定標(biāo)準(zhǔn)遵守國(guó)家的有關(guān)規(guī)定。
④ 從作力學(xué)性能試驗(yàn)的無(wú)縫鋼管或試件上取樣進(jìn)行化學(xué)分析。
無(wú)制造廠家的無(wú)損檢測(cè)合格證明時(shí)，應(yīng)逐根進(jìn)行無(wú)損檢測(cè)檢查；雖有制造廠的無(wú)損檢測(cè)合格證明，但經(jīng)外觀檢查發(fā)現(xiàn)有缺陷時(shí)，應(yīng)抽查10%進(jìn)行檢測(cè)。如仍有不合格者，則應(yīng)逐根進(jìn)行檢查。
相關(guān)標(biāo)準(zhǔn)：GB/T5310高壓鍋爐鋼管 GB9948-2013/" target="_blank" style="text-decoration-line: none; color: rgb(2, 115, 198);">GB9948石油裂化用鋼管
| |
|
? 請(qǐng)關(guān)注 微信公眾號(hào): steeltuber. 轉(zhuǎn)載請(qǐng)保留鏈接: http://gzsunfar.com/Steel-Knowledge/gyglywfggdcybzhcz.html
|
