施泰力分辨率為0.01MM的公制千分尺如何讀數？
螺紋節距 (0.5mm)，因此每轉1圈測砧讀數變化為0.5mm?？潭忍坠苌系目潭染€上方標有以毫米 (1.0mm) 為單位的刻度，每個刻度代表1mm，每5個刻度標上數字。每毫米刻度等分為2個半毫米，半毫米刻度位于刻度線下方。微分筒每旋轉2圈，芯軸移動1.0mm。微分筒等分成50格，每一格讀數為0.01mm，每5格標有數字。旋轉微分筒一格讀數為0.01mm，旋轉2 格讀數為0.02mm，以此類推。讀數時，首先讀取刻度套管上的毫米讀數，然后讀取微分筒上的百分之幾的刻度。
示例：
刻度套管上的 “5” 刻度可見，代表讀數為.................................... 5.00mm
“5” 刻度后仍有1條半毫米刻度線，因此讀數為.................................... 0.50mm
微分筒上的“28”刻度與刻度套管讀數對齊，因此讀數為28 x 0.01mm..................................... = 0.28mm
千分尺讀數為..................................... 5.78mm
刻度套管上的 “5” 刻度可見，代表讀數為.................................... 5.00mm
“5” 刻度后仍有1條半毫米刻度線，因此讀數為.................................... 0.50mm
微分筒上的“28”刻度與刻度套管讀數對齊，因此讀數為28 x 0.01mm..................................... = 0.28mm
千分尺讀數為..................................... 5.78mm
施泰力分辨率為0.002MM的公制千分尺
分辯率為0.002mm公制千分尺的讀數方法與分辨率為0.01mm讀數方法一樣，區別在于分辨率為0.002mm的在刻度套管上增加了千分之二的讀數刻度線標尺。刻度套管的刻度線標尺分為5格，其5格長度與微分筒上的9格相等（圖B），因此刻度線標尺每格長度與微
分筒上每格長度差異為為微分筒每格刻度的五分之一，即0.002mm。讀取0.002mm分辨率千分尺的讀數時，首先讀取百分之幾的毫米讀數，然后看刻度線標尺與微分筒上對齊的刻度線。若為“2”刻度對齊，則添加0.002mm，若為“4”刻度對齊，則添加0.004mm，以此類推。
分筒上每格長度差異為為微分筒每格刻度的五分之一，即0.002mm。讀取0.002mm分辨率千分尺的讀數時，首先讀取百分之幾的毫米讀數，然后看刻度線標尺與微分筒上對齊的刻度線。若為“2”刻度對齊，則添加0.002mm，若為“4”刻度對齊，則添加0.004mm，以此類推。
圖C—讀數5.008mm刻度套管上的“5刻度可見，代表讀數為..................................... 5.000mm
“5”刻度后沒有可見的半毫米刻度線，因此讀數為........................ 0.000mm
刻度套管的刻度線位于微分筒的“0”刻度和“1”刻度之間，因此需加上刻度線標尺讀數....... ----刻度線標尺上僅有第8條線與微分
筒上的刻度完全對齊，因此讀數為.....................................0.008mm
千分尺讀數為..................................... 5.008mm
“5”刻度后沒有可見的半毫米刻度線，因此讀數為........................ 0.000mm
刻度套管的刻度線位于微分筒的“0”刻度和“1”刻度之間，因此需加上刻度線標尺讀數....... ----刻度線標尺上僅有第8條線與微分
筒上的刻度完全對齊，因此讀數為.....................................0.008mm
千分尺讀數為..................................... 5.008mm
施泰力分辨率為0.001MM的公制千分尺
分辯率為0.001mm公制千分尺的讀數方法與分辨率為0.002mm讀數方法一樣，區別在于刻度線標尺等分為10格，10格長度與微分筒上的9格相等（圖B）。因此，因此刻度線標尺每格長度與微分筒上每格長度差異為為微分筒每格刻度的十分之一，即0.001mm。讀數時，首先讀取百分之幾的毫米讀數，然后看刻度線標尺與微分筒上對齊的刻度線。若為第1條刻度線對齊，則添加0.001mm，若為第2條刻度對齊，則添加0.002mm，以此類推。由于空間有限，刻度線每2格標有數字。
分辯率為0.001mm公制千分尺的讀數方法與分辨率為0.002mm讀數方法一樣，區別在于刻度線標尺等分為10格，10格長度與微分筒上的9格相等（圖B）。因此，因此刻度線標尺每格長度與微分筒上每格長度差異為為微分筒每格刻度的十分之一，即0.001mm。讀數時，首先讀取百分之幾的毫米讀數，然后看刻度線標尺與微分筒上對齊的刻度線。若為第1條刻度線對齊，則添加0.001mm，若為第2條刻度對齊，則添加0.002mm，以此類推。由于空間有限，刻度線每2格標有數字。

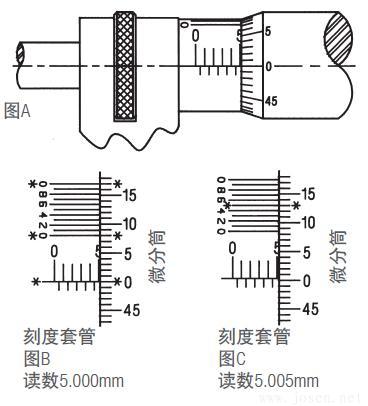

圖C—讀數5.005mm
“5”刻度后沒有可見的半毫米刻度線，因此讀數為............................. 0.000mm
刻度套管的刻度線位于微分筒的“0”刻度和“1”刻度之間，因此需加上刻度線標尺讀數 ........... ----刻度線標尺上僅第5條線與微分筒上
的刻度完全對齊，因此讀數為........ 0.005mm
千分尺讀數為......................................... 5.005mm
| |
|
